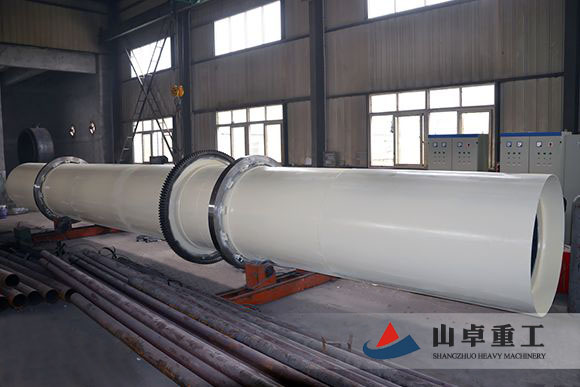

轉筒烘干機
結構合理 | 生產率高 | 操作方便 | 能耗低
生產能力：1-50t/h
應用領域：主要用于選礦、建材、冶金、化工等部門烘干一定濕度的物料。
處理物料：礦渣，煤泥、石膏、活性炭、礦粉、煤矸石、石膏、長石等。
轉筒烘干機是礦業設備中應用較為普通且廣泛的一種干燥設備。分為直接傳熱轉筒烘干機和間接傳熱轉筒烘干機。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。具有結構合理、生產率高，操作方便、能耗低等優點。
-
性能特點
1、采用新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象，熱效率高，煤耗降低20%左右；
2、采用調心式托輪裝置，使托輪和滾圈的配合呈線性接觸，從而大大降低了磨損和動力損耗。
3、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象。
4、可以烘干各種物料，且設備操作簡單可靠，因此烘干機設備得到普遍采用。 -
工作原理
濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端，濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。
技術參數
| 型號 | 轉筒直徑 | 轉筒長度 | 傾斜度 (o) | 轉速 (r/min) | 重量 (t) | 功率 (kw) | 容積 (m3) |
| Ф1.0×10 | Ф1000 | 10 | 3-5 | 6.73 | 7.5 | 5.5 | 7.85 |
| Ф1.2×12 | Ф1200 | 12 | 3-5 | 5.8 | 13.1 | 11 | 13.31 |
| Ф1.5×12 | Ф1500 | 12 | 3-5 | 4.8 | 22.3 | 15 | 21.2 |
| Ф1.8×14 | Ф1800 | 14 | 3-5 | 3.2 | 45.8 | 30 | 48.22 |
| Ф2.2×1.8 | Ф2200 | 18 | 3-5 | 3 | 50.3 | 37 | 70.43 |
| Ф2.4×20 | Ф2400 | 20 | 3-5 | 2.83 | 78.4 | 45 | 90.43 |
| Ф2.8×24 | Ф2800 | 24 | 3-5 | 2.59 | 97 | 75 | 147.8 |
| Ф3.0×20 | Ф3000 | 20 | 3-5 | 2.6 | 102 | 55 | 141.3 |
| Ф3.0×25 | Ф3000 | 25 | 3-5 | 2.6 | 110 | 75 | 176.7 |
